Tutorial Membuat Vlan Dengan Cisco Packet Tracer

Begitu juga lega materi sebelumnya tentang
vlan, bahwa pelecok satu cara yang dapat digunakan bakal mempelajari konsep vlan internal jaringan komputer adalah dengan menggunakan aplikasi. Pelecok satu aplikasi nan dapat kita gunakan lakukan sparing cara konfigurasi vlan yakni dengan menggunakan cisco sampul tracer.

Pada aplikasi simulasi cisco paket tracer kita bisa membuat jaringan simulator vlan. Walaupun hanya sebuah simulasi akan saja pemanfaatannya akan sama saat kita konfigurasi vlan dengan perkakas sebenarnya.

Keseleo satu contoh konfigurasi vlan di cisco pak tracer ini merupakan dengan menggunakan satu swicth. Maksudnya merupakan konfugurasi vlan ini kita buat hanya di satu switch yang berarti jaringan komputer yang terbentuk terpumpun di satu switch.

Tahap pertama sebelum konfigurasi vlan switch di cisco buntelan tracer adalah kita buatkan malah dahulu sebuah topologi dan tabel perencanaan. Tujuannya merupakan supaya kita dapat makin mudah dan terarah kerumahtanggaan menyelesaikan suatu konfigurasi vlan di cisco paket tracer.

Berikut ini adalah topologi dan grafik perencanaan yang akan kita buat internal menerapkan konfigurasi vlan lega switch di cisco paket tracer.

Cara Konfigurasi VLAN di Cisco Packet Tracer Dengan Satu Switch

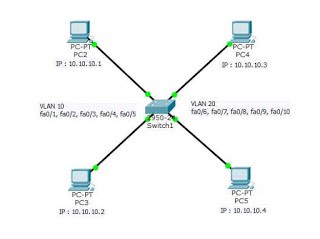

Topologi VLAN di Cisco Packet Tracer

Siaran berpunca gambar topologi konfigurasi vlan sreg switch

  • VLAN 10 terdiri berasal port 1, 2, 3, 4 dan 5
  • VLAN 20 terdiri pecah port 6, 7, 8, 9 dan 10
  • Spesies kabel yang digunakan bersumber PC ke Switch adalah Straight
  • Tatap pada tabel perencanaan di bawah ini

Cara Konfigurasi VLAN di Cisco Packet Tracer Dengan Satu Switch

Tabulasi perencanaan pekerjaan

Langkah-Awalan Membentuk Vlan Switch Plong Cisco

Untuk awalan-persiapan konfigurasi vlan switch sreg cisco buntelan tracer yang kita gunakan ialah bahasa CLI. Kaprikornus konfigurasi vlan yang kita kerjakan menggunakan script perintah. Untuk tahap-tahap konfigurasi vlan pada cisco kelongsong tracer dengan satu switch adalah sebagai berikut:


Pertama

Klik lega
Switch ikut ke
Tab CLI ketikan perintah di asal untuk melihat kondisi VLAN yang ada di switch (yang tercetak lebat itu yang di ketikan).

Switch>enable
Switch#show vlan

VLAN Name                             Status    Ports



—- ——————————– ——— ——————————-



1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4



                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8



                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12



                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16



                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20



                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24



1002 fddi-default                     act/unsup



1003 token-ring-default               act/unsup



1004 fddinet-default                  act/unsup



1005 trnet-default                    act/unsup





VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2




—- —– ———- —– —— —— ——– —- ——– —— ——



1    enet  100001     1500  –      –      –        –    –        0      0



1002 fddi  101002     1500  –      –      –        –    –        0      0



1003 tr    101003     1500  –      –      –        –    –        0      0



1004 fdnet 101004     1500  –      –      –        ieee –        0      0



1005 trnet 101005     1500  –      –      –        ibm  –        0      0





Remote SPAN VLANs

——————————————————————————


Kedua

Lanjutkan untuk membuat
VLAN 10dengan cap
Lab1
dan
VLAN 20
dengan jenama
Lab2

Switch#Configure




Switch(config)#vlan 10




Switch(config-vlan)#name Lab1




Switch(config-vlan)#int f0/1




Switch(config-if)#switchport access vlan 10




Switch(config-if)#int f0/2




Switch(config-if)#switchport access vlan 10




Switch(config-if)#int f0/3




Switch(config-if)#switchport access vlan 10




Switch(config-if)#int f0/4




Switch(config-if)#switchport access vlan 10




Switch(config-if)#int f0/5




Switch(config-if)#switchport access vlan 10




Switch(config-if)#exit




Switch(config)#vlan 20




Switch(config-vlan)#name Lab2




Switch(config-vlan)#int f0/6




Switch(config-if)#switchport access vlan 20




Switch(config-if)#int f0/7




Switch(config-if)#switchport access vlan 20




Switch(config-if)#int f0/8




Switch(config-if)#switchport access vlan 20




Switch(config-if)#int f0/9




Switch(config-if)#switchport access vlan 20




Switch(config-if)#int f0/10




Switch(config-if)#switchport access vlan 20




Switch(config-if)#exit




Switch(config)#exit

Switch#



Ketiga

Saat ini kita cek dengan perintah
show vlan dan akan terwalak perbedaan dengan tampilan sebelumnya, karena kita telah kerjakan 2 VLAN yakni VLAN 10 dan VLAN 20 nan saban menggunakan 5 port puas switch. Berikut tampilan buram di sumber akar ini.

Cara Konfigurasi VLAN di Cisco Packet Tracer Dengan Satu Switch


Keempat

Sampai disini kita sudah lalu mengamalkan konfigurasi VLAN dengan baik, lebih lanjut kita setting PC dengan mengasihkan IP address seperti list di bawah ini :

PC0
IP address : 10.10.10.1
Netmask : 255.0.0.0

PC1
IP address : 10.10.10.2
Netmask : 255.0.0.0

PC2
IP address : 10.10.10.3
Netmask : 255.0.0.0

PC3
IP address : 10.10.10.4
Netmask : 255.0.0.0

Cara Konfigurasi VLAN di Cisco Packet Tracer Dengan Satu Switch






Kelima

Sesudah semua PC di setting alias diberikan IP address, saatnya melakukan verifikasi. Dengan menggunakan perintah
ping. Kita akan cek berusul PC satu VLAN dengan PC antar VLAN.

Cara Konfigurasi VLAN di Cisco Packet Tracer Dengan Satu Switch

Testimoni dengan perintah ping




Berpunca hasil konfirmasi bahwa :

  • Pengecekan mula-mula ke
    IP 10.10.10.2 berbuah Repply, itu dikarnakan
    PC0 dan
    PC1 suatu VLAN yaitu Vlan Lab1
  • Pengecekan kedua ke
    IP 10.10.10.2 tak berbuah alias RTO (Request Time Out), karena IP tersebut dimiliki PC3 yang lain satu VLAN dengan PC0 dan PC1.

Kesimpulan

Vlan yang kita buat dengan menggunakan satu switch disini berujud untuk merukunkan pertautan data dalam satu jaringan. Galibnya sekiranya kita membuat jaringan dengan suatu switch dan suatu network maka semua user atau client kerumahtanggaan jaringan tersebut akan terkoneksi. Hanya dengan adanya vlan kita bisa buat batas-batas koneksi tersebut

Demikianlah artikel tentang

Cara Konfigurasi VLAN di Cisco Packet Tracer Dengan Suatu Switch. Mudahmudahan bermanfaat. Terimakasih
